Waterdichte connector “Superseal” 2 polig
€ 2,95 incl. btw € 2,44
Op voorraad
Productinformatie
Algemene eigenschappen:
Kabeldiameter: 0,75mm² – 1,50mm²
Vermogen:max. 14A bij 1,50mm² (bij correcte montage)
Temperatuur: -40°C – +105°C
Materiaal behuizing: PA 6
Waterdichtheid: IP66
Spanning: max. 24 Volt
Materiaal behuizing: PA 6
Waterdichtheid: IP66
Spanning: max. 24 Volt
Leveromvang:

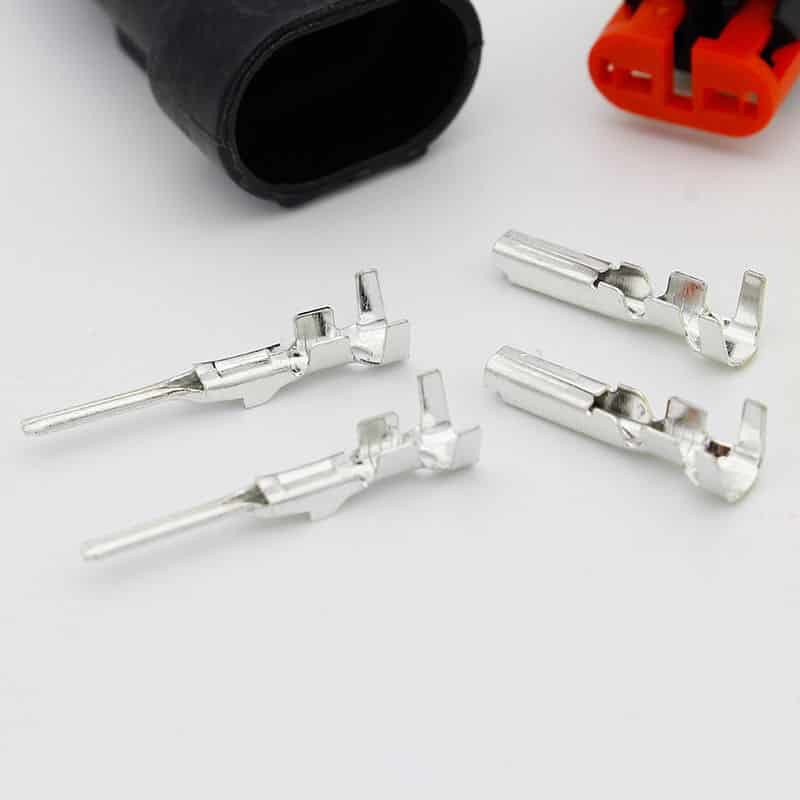

- 2p waterdichte connector vrouwelijk
- 2p waterdichte connector mannelijk
Voor een voordeelset van 10 stuks connectors klikt u HIER!
Montage handleiding
CONNECTOR 1
- Plaats als eerst de gele rubbers over de aders;
- Soldeer daarna de aders in de steekpinnen;
- Plaats nu de rode pinnetjeshouder in de lange connector;
- Hierna steekt u de pinnetjes in de connectorhouder en drukt u deze aan totdat u een klik hoort;
- Druk als laatst de gele rubbers aan.
CONNECTOR 2
- Plaats als eerst de gele rubbers over de aders;
- Soldeer daarna de aders in de bus-pinnetjes;
- Steek vervolgens de bus-pinnetjes in de korte connector en druk deze aan totdat u een klik hoort;
- Druk als laatst de gele rubbers aan.
M.Vos
Deze connectors aangeschaft om steker verbindingen te kunnen maken in de boottrailerkabel. Deze kabel wilde ik volledig afneembaar hebben. Echter de zijlichten van de trailer zitten vast aan de hoofdkabel die van de verlichtingsbalk naar de dissel toe loopt en is daardoor de kabel niet in zijn geheel te verwijderen. Ik wilde hiervoor waterdichte connectoren hebben. De trailer met de boot staat echter nog in de winterstalling en zal de connectoren dus pas eind maart gaan plaatsen. Echter: ik heb de connectoren ook al succesvol op de scooter (brandstof voeler) van mijn vrouw gemonteerd ! Het was wel even puzzelen hoe de connectoren in elkaar gemonteerd moesten worden, maar uiteindelijk is het gelukt ! De connectoren werken prima !! Nu eind maart de trailer nog. CONNECTOR 1 • Eerst de gele rubbertjes over de aders plaatsen; • daarna de aders in de steekpennetjes solderen; • nu plaats je de rode pennetjeshouder in de lange connector; • hierna steek je de pennetjes in de connectorhouder en druk je ze aan totdat je een klik hoort; • hierna de gele rubberjes aanduwen CONNECTOR 2 • Eerst de gele rubbertjes over de aders plaatsen; • Daarna de aders in de bus-pennetjes solderen; • Hierna steek je de bus-pennetjes in de korte connector en druk je ze aan totdat je een klik hoort; • Nu de gele rubbertjes aanduwen
Dre
Het belangrijkste van dit soort systemen, naast de waterdichtheid, is verder het feit feit dat je nooit de PLUS en MIN pool om kunt draaien. Ik had deze over het hoofd gezien dus ik heb ze dus bij de lokale elektronica boer gekocht, wel bekend in Arnhem en omstreken, Radio Piet. Ze zijn vrijwel identiek aan onderstaand plaatje, mogen 10A hebben, kunnen een hoge T hebben (polyamide), en kosten een paar euro, maar zijn niet waterdicht. Prima te solderen. Ik heb ze daarna getaped, goed voor mijn doel, maar ik had liever deze stekkers gehad. En: Wat knutselen is leuk. De 27 W LED lamp net buiten in het donker getest, wat een bak licht. Zie review daar. https://previews.123rf.com/images/nemalo/nemalo1511/nemalo151100043/48288147-elektronische-collectie-laagspanning-krachtige-connector-industri%C3%ABle-standaard-xt60-ge%C3%AFsoleerd-op-een-wi.jpg
jan bouwer
doet wat het moet doen. lastig in elkaar te krijgen maar zit wel stevig
Gerard
wat een verschrikkelijk systeem, ik twijfel aan de waterdichtheid, ook al is dat niet het grootste probleem. Het spul is zo prutserig om in elkaar te krijgen, en als je het eenmaal in elkaar hebt is het de vraag of alles er ver genoeg in zit zodat het ook werkt. Ik ben al met al 20 minuten bezig om 1 verbinding in elkaar te krijgen en die rommel deed het alleen als ik de kabel aandrukte. Ik had een setje gekocht van 10 stuks voor 15 euro. Er miste één mannelijk pinnetje waardoor het onmogelijk was om ze alle 10 te gaan gebruiken (kwam erachter nadat ik alles gesorteerd had, want alle onderdelen zaten samen in 1 zakje) maar ik ben niet van plan de rest te gaan gebruiken. de 9 setjes die ik nog niet heb geprobeerd gaan dus terug. ik ben super tevreden met alle andere dingen die ik van ledhandel24 heb gekocht, en zal hier ook zeker vaker wat bestellen, maar dit product hoort uit de schappen gehaald te worden.
